Statisches NAT

  1. #conf t

  2. (config)#interface FastEthernet 0/0

  3. (config-if)#ip address 192.168.0.254 255.255.255.0

  4. (config-if)#no shutdown

  5. (config-if)#ip nat inside

  6. (config)#interface Serial 0/0/0

  7. (config-if)#ip address 200.200.1.254 255.255.255.0

  8. (config-if)#no shutdown

  9. (config-if)#ip nat outside

  10. (config)#ip nat inside source static 192.168.0.2 200.200.1.2
wechseln in den Konfigurationsmodus
Konfiguration für FastEthernet 0/0
IP Adresse für FastEthernet 0/0 ist 192.168.0.254/24
Interface up
ip nat inside Interface(von diesem Interface werden IP Adressen übersetzt)
Konfiguration für Serial 0/0/0
IP Adresse für Serial 0/0/0 ist 200.200.1.254/24
Interface up
ip nat outside Interface(auf dieses Interface(Adresse) wird übersetzt).
Die interne Adresse 192.168.0.2 wird auf die öffentliche 200.200.1.2 übersetzt.

Dynamisches NAT

  1. #conf t
  2. (config)#ip nat pool nat-pool1 200.200.1.50 200.200.1.150 netmask 255.255.255.0

  3. (config)#interface FastEthernet 0/0

  4. (config-if)#ip address 192.168.0.254 255.255.255.0

  5. (config-if)#no shutdown

  6. (config-if)#ip nat inside

  7. (config)#interface Serial 0/0/0

  8. (config-if)#ip address 200.200.1.254 255.255.255.0

  9. (config-if)#no shutdown

  10. (config-if)#ip nat outside

  11. (config)#ip nat inside source list 1 interface Serial 0/0/0

  12. (config)#access-list 1 permit 192.168.0.0 0.0.255.255

wechseln in den Konfigurationsmodus.
Gibt den pool an adressen an die für die Übersetzung verwendet werden.
Konfiguration für FastEthernet 0/0
IP Adresse für FastEthernet 0/0 ist 192.168.0.254/24
Interface up
ip nat inside Interface(von diesem Interface werden IP Adressen übersetzt)
Konfiguration für Serial 0/0/0
IP Adresse für Serial 0/0/0 ist 200.200.1.254/24
Interface up
ip nat outside Interface(auf dieses Interface(Adresse) wird übersetzt).
Gibt den Adressbereich(list 1) an welcher übersetzt wird.
Hier wird list 1 definiert.(!)

PAT/Masquerading

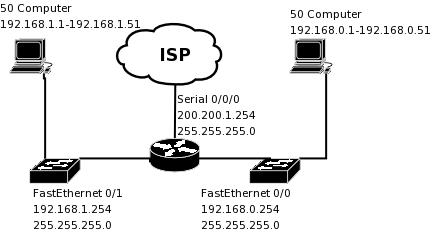

pat netzwerkplan

  1. #conf t

  2. (config)#interface FastEthernet 0/0

  3. (config-if)#ip address 192.168.0.254 255.255.255.0

  4. (config-if)#no shutdown

  5. (config-if)#ip nat inside

  6. (config)#interface FastEthernet 0/1

  7. (config-if)#ip address 192.168.1.254 255.255.255.0

  8. (config-if)#no shutdown

  9. (config-if)#ip nat inside

  10. (config)#interface Serial 0/0/0

  11. (config-if)#ip address 200.200.1.254 255.255.255.0

  12. (config-if)#no shutdown

  13. (config-if)#ip nat outside

  14. (config)#ip nat inside source list 1 interface Serial 0/0/0 overload

  15. (config)#access-list 1 permit 192.168.0.0 0.0.255.255

wechseln in den Konfigurationsmodus
Konfiguration für FastEthernet 0/0
IP Adresse für FastEthernet 0/0 ist 192.168.0.254/24
Interface up
ip nat inside Interface(von diesem Interface werden IP Adressen übersetzt)
Konfiguration für FastEthernet 0/1
IP Adresse für FastEthernet 0/1 ist 192.168.1.254/24
Interface up
ip nat inside Interface(von diesem Interface werden IP Adressen übersetzt)
Konfiguration für Serial 0/0/0
IP Adresse für Serial 0/0/0 ist 200.200.1.254/24
Interface up
ip nat outside Interface(auf dieses Interface(Adresse) wird übersetzt).
Gibt den Adressbereich(list 1) an welcher übersetzt wird(overload=addresse überladen/PAT)
Hier wird list 1 definiert.(!)
